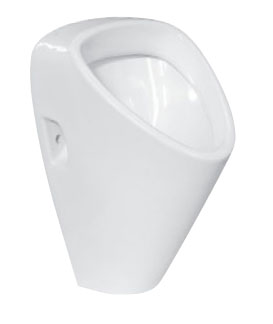

AUP 5-II pisoár GOLEM s automatickým inteligentním (IQ) splachovačem
AUP 5-II (keramika GOLEM od výrobce Jika – Laufen) je keramický pisoár s automatickým splachovacím zařízením. Elektronika snímá a vyhodnocuje procesy v sifonu, na základě čehož dá pokyn ke spláchnutí. Ke spláchnutí stačí pouze jeden litr vody. Pokud dojde k přiblížení k pisoáru bez jeho následného použití, řídicí elektronika nereaguje. Tím se zabrání zbytečnému splachování při náhodném a krátkodobém vstupu (průchod kolem pisoáru apod.). Po 24 hodinách klidu pisoár automaticky spláchne.
Konstrukční řešení splachovače umožňuje jednoduchou montáž, která sestává z pouhého připojení a zavěšení keramiky na stěnu. Vzhledem k uložení všech prvků v keramice je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Pisoár neobsahuje žádné optické prvky a odstraňuje tedy nevýhody senzorové technologie, jako je zašpinění nebo poškození snímacích diod a jejich zhoršená citlivost na tmavé barvy.
Automatický pisoár AUP 5-II je určen do prostor, kde je požadován uživatelský komfort a vysoká úroveň hygieny při maximální úspoře vody.
Kompletní dodávka
- keramický pisoár GOLEM (výrobce Jika)
- elektronika se snímačem
- elektromagnetický ventil
- rohový ventil s filtrem
- samonasávací sifon
- připojovací hadice s oplachovou přípojkou
- instalační šrouby s krytkami – 2 kusy
- držák baterií (AUP 5.B-II)
- tužková baterie 1,5 V (AUP 5.B-II) – 4 kusy
- zdroj 230 V / 12 V (AUP 5.Z-II)
NP 01 – nerezová přepážka k pisoárům
NP 02 – nerezová přepážka k pisoárům
ZAC – zdroj bezpečného napětí 12V, 50Hz
Z 904 – nerezové sítko
| přívod vody | G 1/2“ |
| tlak vody | 0,2 – 0,8 MPa (AUP 5.B-II) |
| 0,1 – 1,0 MPa (AUP 5-II, AUP 5.Z-II) | |
| odpad | d = 50 mm |
| doba splachování | 5 s (nastavitelná) |
| el. napájení | 12 V, 50 Hz (AUP 5-II) |
| 6 V DC (AUP 5.B-II) | |
| 230 V, 50 Hz (AUP 5.Z-II) | |
| příkon | 6 VA (AUP 5-II, AUP 5.Z-II) |
| napájecí zdroj | ZAC 1/20 (max. 3 x AUP 5-II) |
| ZAC 1/36L (max. 6 x AUP 5-II) | |
| ZAC 1/50 (max. 8 x AUP 5-II) | |
| tužkové baterie AA – 1,5 V (AUP 5.B-II) | |
| hmotnost | 13 kg |

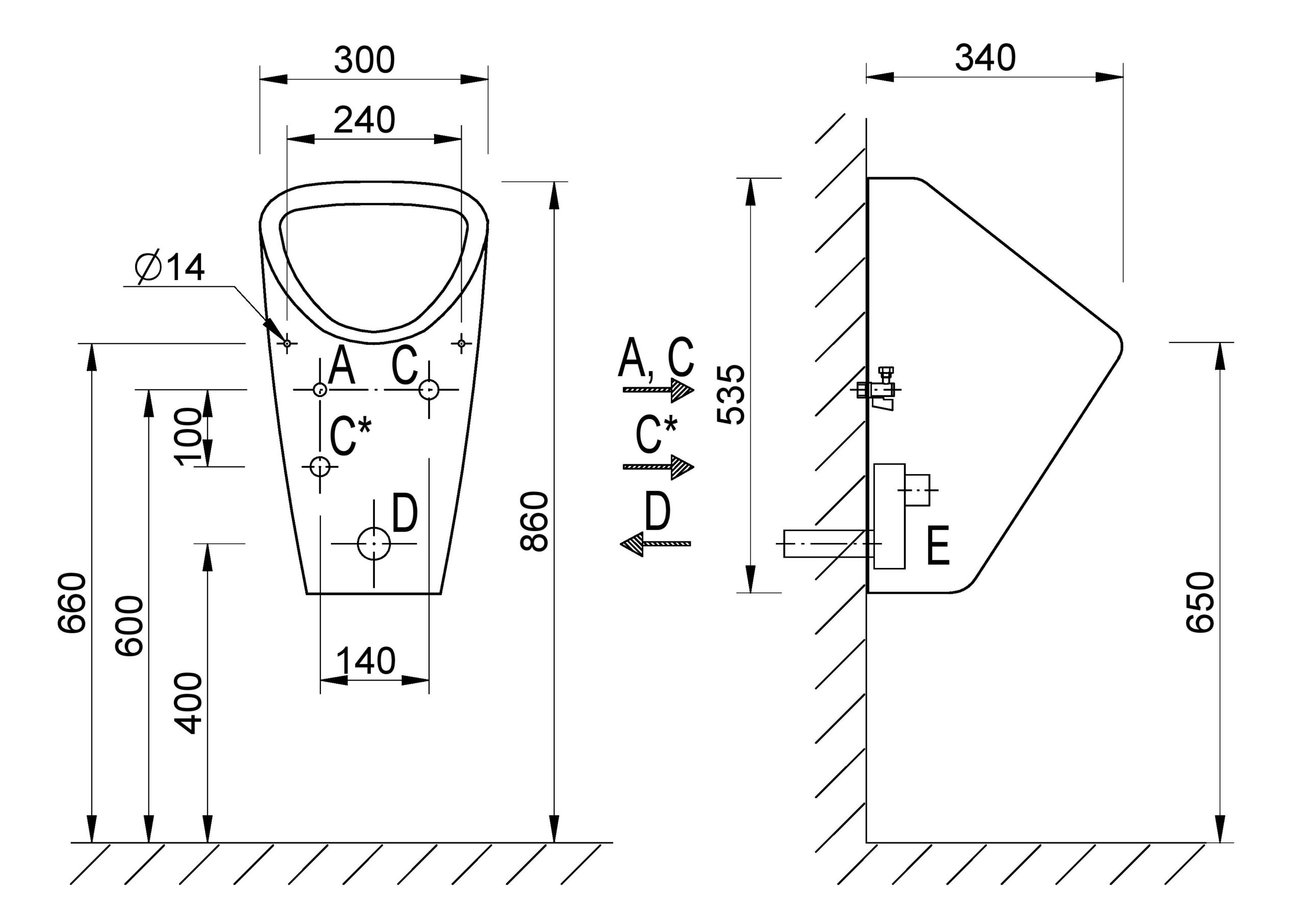

- Připraven přívod vody - G 1/2“ podle obrázku.
- Připraven odpad d = 50 mm.
- Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC, popř. 230 V, 50 Hz pro AUP 5.Z-II (neplatí pro AUP 5.B-II).
-
- A – přívod vody G 1/2" vnitřní
-
- C – el.přívod 12 V, 50 Hz ze zdroje ZAC - CYKY 2A x 1,5 (AUP 5-II)
-
- C* – el. přívod 230 V, 50 Hz - CYKY 3A x 1,5 (AUP 5.Z-II)
-
D – odpad (d = 50 mm)
