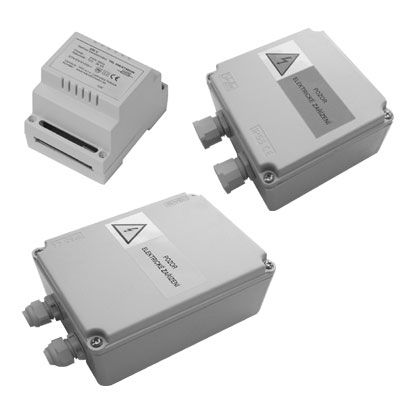

ZAC 1/20, ZAC 1/50, ZAC 1/36L napájecí zdroje
ZAC jsou zdroje bezpečného napětí 230/12 V, 50 Hz, určené pro napájení automaticky ovládaných výrobků firmy AZP Brno, s. r. o.
Zdroje obsahují bezpečnostní transformátor provedený dle ČSN IEC 742+A1. Na zdroje je možno připojit všechny druhy snímačů v libovolných kombinacích, nebo jiná zařízení s napájecím napětím 12 V, 50 Hz, do součtového příkonu 20 VA, 50 VA, případně 36 VA.
ZAC 1/20 a ZAC 1/50 jsou samostatné zdroje, ZAC 1/36L je zdroj pro umístění na lištu (4 moduly)
Napájecí zdroj lze umístit do vzdálenosti maximálně 30 m od napájeného výrobku.
| vstupní napětí | 230 V, 50 Hz |
| výstupní napětí | 12 V, 50 Hz |
| výkon | 20 VA (ZAC 1/20) |
| 50 VA(ZAC 1/50) | |
| 36 VA (ZAC 1/36L) | |
| krytí | IP 55 (ZAC 1/20, ZAC 1/50) |
| IP 20 (ZAC 1/36L) | |
| hmotnost | 0,8 kg (ZAC 1/20, ZAC 1/36L) |
| 1,2 kg (ZAC 1/50) |
- ZAC 1/20 a ZAC 1/50
- Připraven přívod elektrické energie 230 V, 50 Hz - kabelem CYKY 3C x 1,5.
- U zapuštěné montáže připravena nika - velikost podle instalovaného zdroje.
- Rozvody k jednotlivým zařízením se provedou kabelem CYKY 2A x 1,5.
- ZAC 1/36L
- Osazuje se do rozvaděče na lištu - šířka 4 moduly.
ZAC 1/20
ZAC 1/50
Schéma zapojení
ZAC 1/36
