OZ 05 modulární systém nerezových odtokových napojitelných žlabů
OZ 05 je modulární systém odpadních nespádovaných žlabů a vpustí s lemy pro hydroizolaci, vzájemně napojitelných přes šroubovatelné příruby s těsněním.

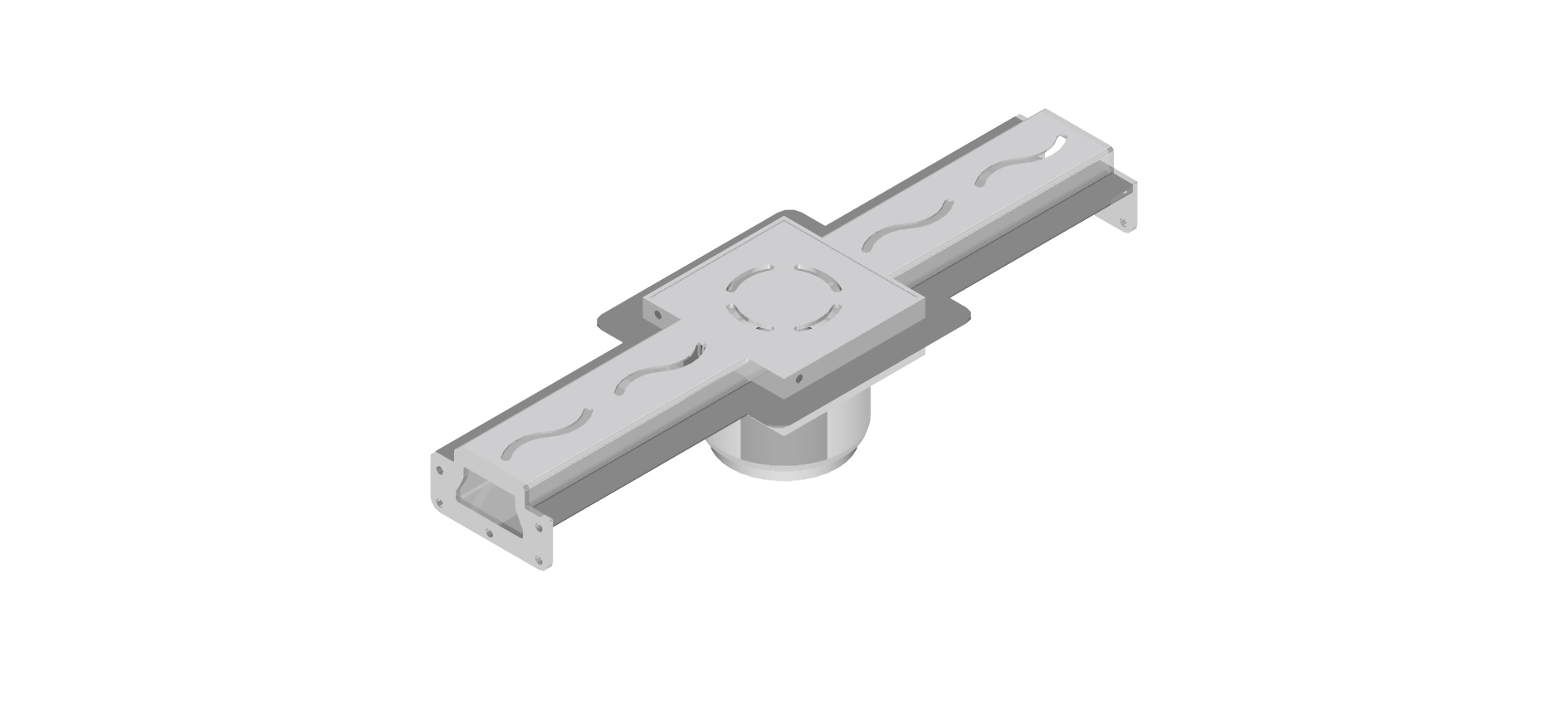

Základním prvkem systému je podlahová odpadní vpust se zápachovou uzávěrou DN100 a dvěma přivařenými kratšími žlaby OZ 05.V500, které dohromady mají délku 500 mm. Ke kratším částem žlabu je možné přes šroubovatelnou přírubu napojit další žlaby v typových délkách 1250 mm (OZ 05.Z1250) a 2500 mm (OZ 05.Z2500).
Celá sestava má lemy pro napojení hydroizolace.
Materiál typového provedení OZ 05 je nerez AISI 304, zakázkově lze dodat i z AISI 316. Povrchová úprava viditelné části žlabu je kartáčováním.
Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj č 0893 121 K), čištění (obj č 893 121 1).
| Vpust OZ 05.V500 | |
| rozměry (vč. žlabů) | 500 x 120 x 120 mm |
| odpad | d = 110 mm |
| materiál | nerez AISI 304 |
| Žlaby | |
| rozměry | 100 x 54 x 1250 mm (OZ 05.1250) |
| 100 x 54 x 2500 mm (OZ 05.2500) | |
| materiál | nerez AISI 304 |
- Připraven otvor pro uložení žlabu dle technického výkresu.
- Připraven odpad pro d = 110 mm.
