BSK 02 bezpečnostní kombi set – toaleta a umyvadlo – různá variantní řešení

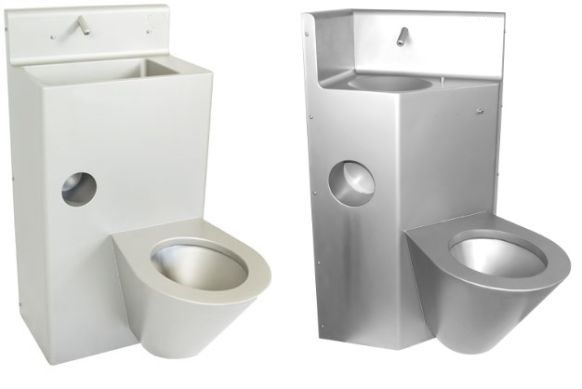

Bezpečnostní kombi set BSK 02 je kombinovaný set umyvadlo + klozet. BSK 02 je dodáván v různých dispozičních variantách.
BSK 02.KP – bezpečnostní kombi set, kolmé provedení, klozet vpravo + umyvadlo
BSK 02.KL – bezpečnostní kombi set, kolmé provedení, klozet vlevo + umyvadlo
BSK 02.UP – bezpečnostní kombi set, šikmé provedení, klozet vpravo + umyvadlo
BSK 02.UL – bezpečnostní kombi set, šikmé provedení, klozet vlevo + umyvadlo
BSK 02Z.KP – bezpečnostní kombi set, kolmé provedení, klozet vpravo + umyvadlo, bez ovládání klozetu
BSK 02Z.KL – bezpečnostní kombi set, kolmé provedení, klozet vlevo + umyvadlo, bez ovládání klozetu
BSK 02Z.UP – bezpečnostní kombi set, šikmé provedení, klozet vpravo + umyvadlo, bez ovládání klozetu
BSK 02Z.UL – bezpečnostní kombi set, šikmé provedení, klozet vlevo + umyvadlo, bez ovládání klozetu
U verzí BSK 02 jsou umyvadlo a klozet ovládány pomocí bezpečnostních antivandalových nerezových tlačítek s nepřímým snímáním.
BSK 02Z je shodný s BSK 02, má ale jen bezpečnostní ovládání umyvadla. Klozet je dodáván bez ovládání splachování – ovládání je pak řešeno centrálně. Použití je především ve věznicích, kde se splachují např. centrálně všechny klozety na celách najednou nebo oddáleně – např zvenčí cely.
Tlačítka pracují na sestupné hraně, nelze je tedy násilně zaaretovat a plýtvat tak protékající vodou. Doba tečení vody po stisku tlačítka je nastavitelná. Je možno navolit funkci s nucenou prodlevou – tedy např. 2x spláchnutí záchodu a následně nucená pauza např. 1/2 hodiny – zamezení plýtání vodou např. vězni.
Umyvadla jsou vyrobena z nerezu AISI 304. Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).
| přívod vody | G 1/2" a G 1" |
| odpad | 110 mm |
| el. napájení | 12 V, 50 Hz |
| příkon | max. 20 VA |
| hmotnost | cca 40 kg (dle typu provedení) |
| napájecí zdroj | ZAC 1/20 (max. 1 x BSK 02) |
| ZAC 1/50 (max. 2 x BSK 02) | |
| ZAC 1/36L (max. 2 x BSK 02) |
Minimální doporučené rozměry místa instalace a požadovaná stavební připravenost (pohled na zeď) - BSK 02.KL
-
- A –
přívod vody 1"
- A –
n
-
- B –
přívod tepelně upravené vody 1/2"
- B –
n
-
- C –
přívod elektro
- C –
n
-
- D –
odpad
- D –
n
-
- T1 –
tlačítko ovládání splachování klozetu (ne pro BSK 02Z.KL)
- T1 –
n
- T2 –
tlačítko ovládání vody do umyvadla
Minimální doporučené rozměry místa instalace a požadovaná stavební připravenost (pohled na zeď) - BSK 02.KP
-
- A –
přívod vody 1"
- A –
n
-
- B –
přívod tepelně upravené vody 1/2"
- B –
n
-
- C –
přívod elektro
- C –
n
-
- D –
odpad
- D –
n
-
- T1 –
tlačítko ovládání splachování klozetu (ne pro BSK 02Z.KP)
- T1 –
n
- T2 –
tlačítko ovládání vody do umyvadla
Minimální doporučené rozměry místa instalace a požadovaná stavební připravenost (pohled na zeď) - BSK 02.UL
-
- A –
přívod vody 1"
- A –
n
-
- B –
přívod tepelně upravené vody 1/2"
- B –
n
-
- C –
přívod elektro
- C –
n
-
- D –
odpad
- D –
n
-
- T1 –
tlačítko ovládání splachování klozetu (ne pro BSK 02Z.UL)
- T1 –
n
- T2 –
tlačítko ovládání vody do umyvadla
Minimální doporučené rozměry místa instalace a požadovaná stavební připravenost (pohled na zeď) - BSK 02.UP
-
- A –
přívod vody 1"
- A –
n
-
- B –
přívod tepelně upravené vody 1/2"
- B –
n
-
- C –
přívod elektro
- C –
n
-
- D –
odpad
- D –
n
-
- T1 –
tlačítko ovládání splachování klozetu (ne pro BSK 02Z.UP)
- T1 –
n
- T2 –
tlačítko ovládání vody do umyvadla
