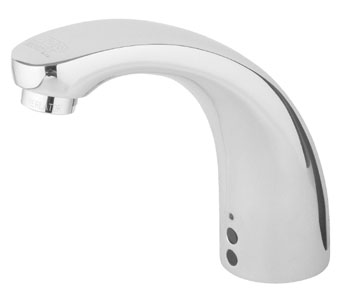

AUM 3 automatická umyvadlová baterie AUM 3
AUM 3 je jednoduchá elegantní automatická umyvadlová baterie s bezdotykovým ovládáním. Teplotu vody lze nastavit pomocí termostatického či směšovacího ventilu, které jsou ukryty pod umyvadlem (popř. v noze umyvadla. Uživatel si již nic nastavovat nemůže. Při vložení rukou pod ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventily po 30 s zavírají vodu. Baterie je vybavená proti přetlačování teplé a studené vody.
Automatická umyvadlová baterie AUM 3 splňuje požadavky norem EU a je určena všude tam, kde je požadován uživatelský komfort při maximální úspoře vody.
Při údržbě doporučujeme používat čistící prostředek LARRIN.
Kompletní dodávka
- výtokové ramínko se snímačem
- elektronika s držákem na zavěšení
- elektromagnetický ventil (AUM 3.2 – 2 ks)
- termostatický ventil se zpětnými klapkami (AUM 3.TV a .TVB)
- směšovací T – kus se zpětnými klapkami (AUM 3.2B)
- rohový ventil s filtrem (AUM 3.2, .TV, .2B a .TVB – 2 ks)
- držák baterií (AUM 3.B)
- tužková baterie 1,5 V (AUM 3.B) – 4 ks
- připojovací hadice
- upevňovací třmen
- šroub M8 s maticí a podložkami
- tuba s tmelem
ZAC – zdroj bezpečného napětí 12V, 50Hz
| dosah čidla | automaticky (jiné nastavení pomocí DO) |
| přívod vody | G 1/2" |
| tlak vody | 0,2 - 0,8 MPa (AUM 3.B) |
| 0,1 - 1,0 MPa (AUM 3) | |
| 0,3 MPa (AUM 3.E) | |
| průměr montážního otvoru | min. 33 mm |
| čas doběhu | 0 - 4 s (nastavena 1 s) |
| el. napájení | 12 V, 50 Hz (AUM 3) |
| 6 V DC (AUM 3.B) | |
| příkon | 10 VA (AUM 3) |
| 6 VA (AUM 3.1, 3.TV,3.E) | |
| napájecí zdroj | ZAC 1/20 (max. 2× AUM 3.2; max. 3× AUM 3.1, 3.TV, 3.E) |
| ZAC 1/36L (max. 4× AUM 3.2; max. 6× AUM 3.1, 3.TV, 3.E) | |
| ZAC 1/50 (max. 5× AUM 3.2, max. 8× AUM 3.1, 3.TV, 3.E) | |
| tužkové baterie AA - 1,5 V (AUM 3.B) - 4 ks (životnost baterií při 100 sepnutích denně - cca 1,5 roku) | |
| hmotnost | 2,0 kg |
- Připraven přívod vody - G 1/2" podle obrázku.
- Připraven odpad - dle sifonu.
- Připraven kabel pro napájení - 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUM 3.B).
- Osazeno umyvadlo podle obrázku.
- A – STUDENÁ VODA (AUM 3.2, .2B, .TV, .TVB)MÍCHANÁ VODA (AUM 3.1, .1B, .E)trubka G 1/2" vnitřní
- B – TEPLÁ VODA (AUM 3.2, .2B, .TV, .TVB)trubka G 1/2" vnitřní
- C – EL. PŘÍVOD (AUM 3) kabel CYKY 2Ax1,5
- D – ODPAD
- E – ZÓNA SNÍMÁNÍ
